METAPAN PANEL KALIP

SİSTEM AKSESUARLARI

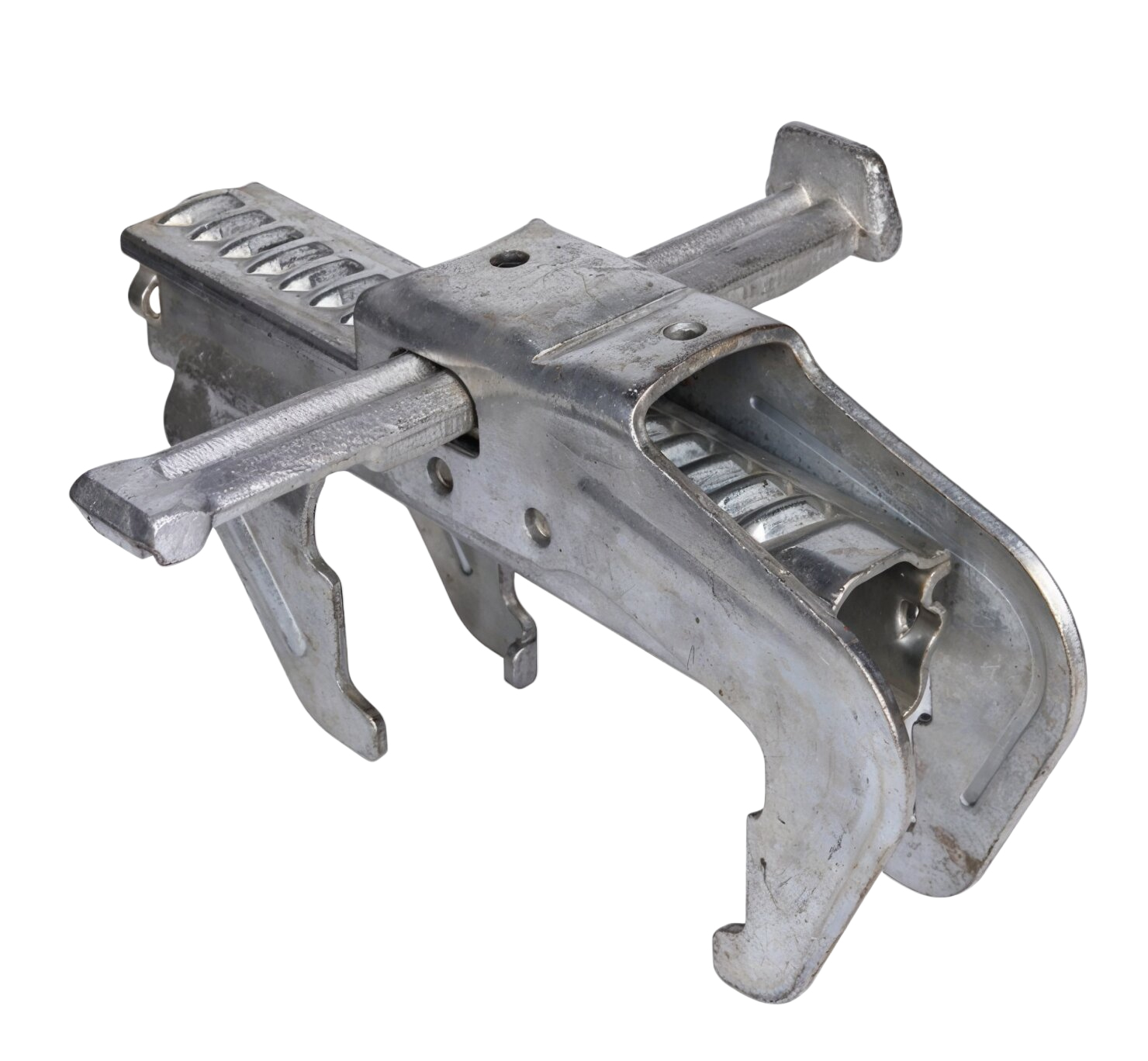

Sabit Kilitli Bağlantı Kelepçeleri

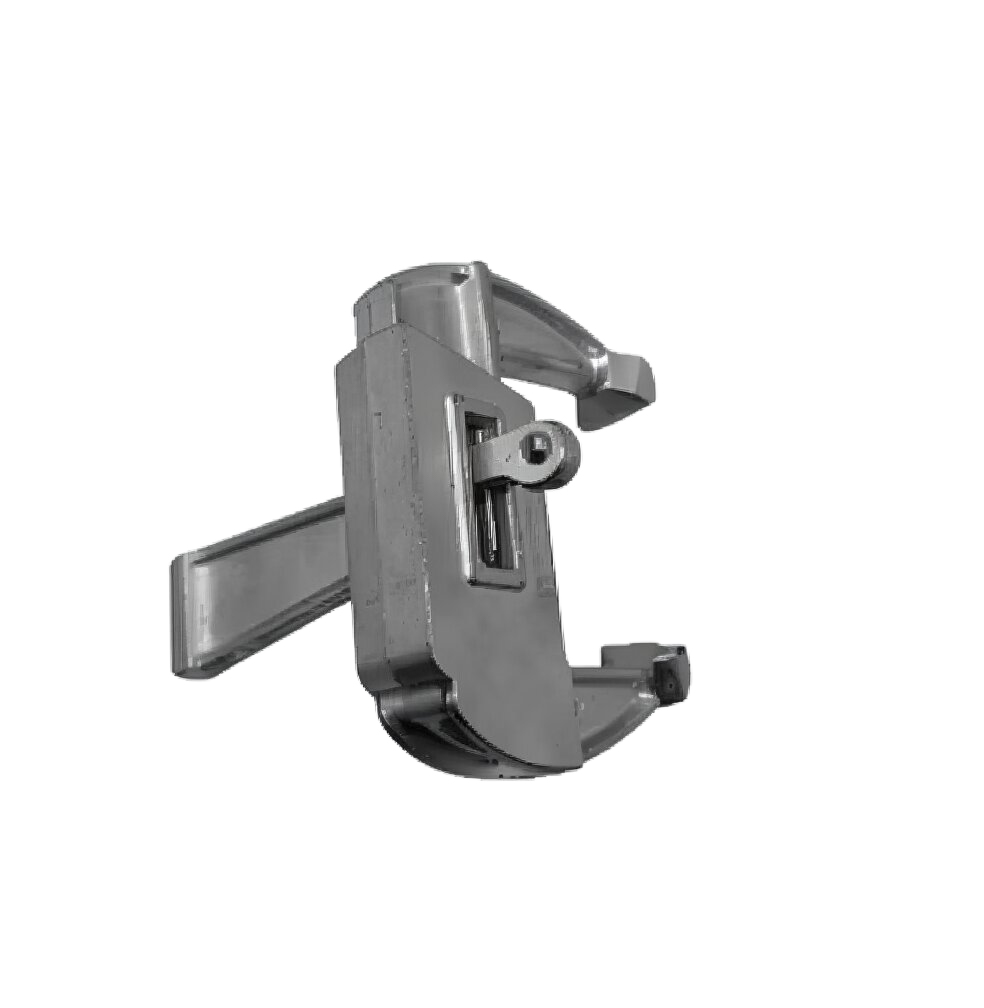

Ayarlanabilir Kelepçe

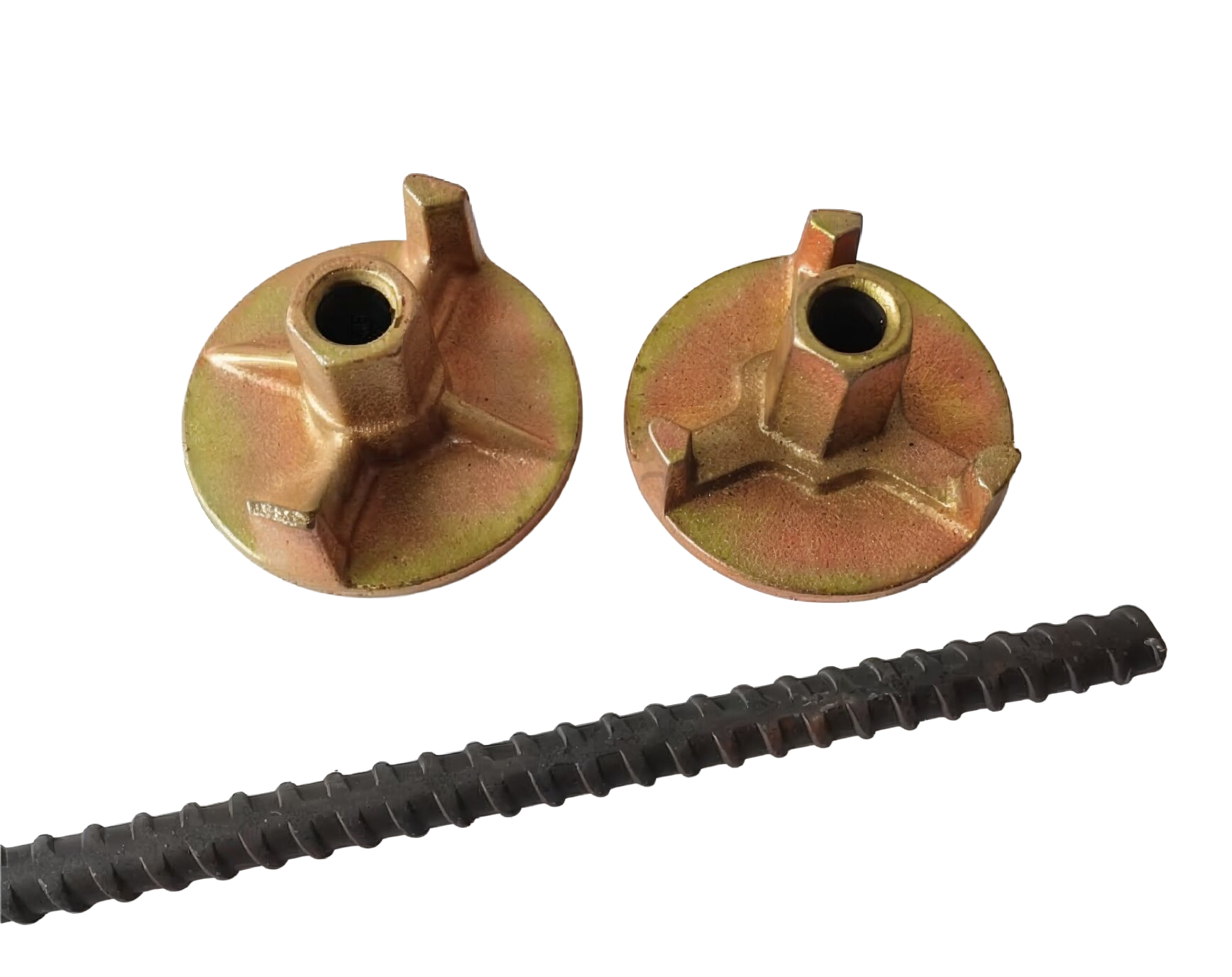

Tie-Rot ve Superplate

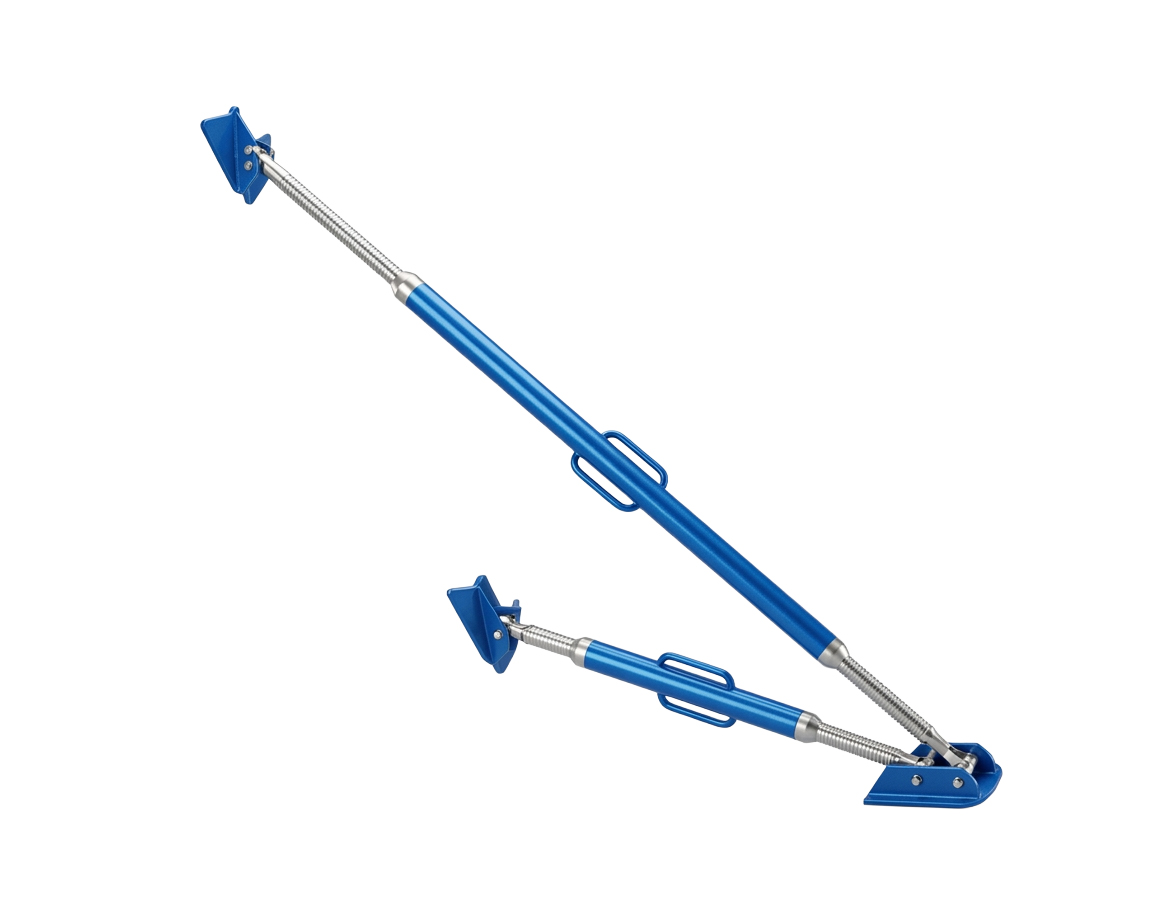

Çift Kollu Payanda

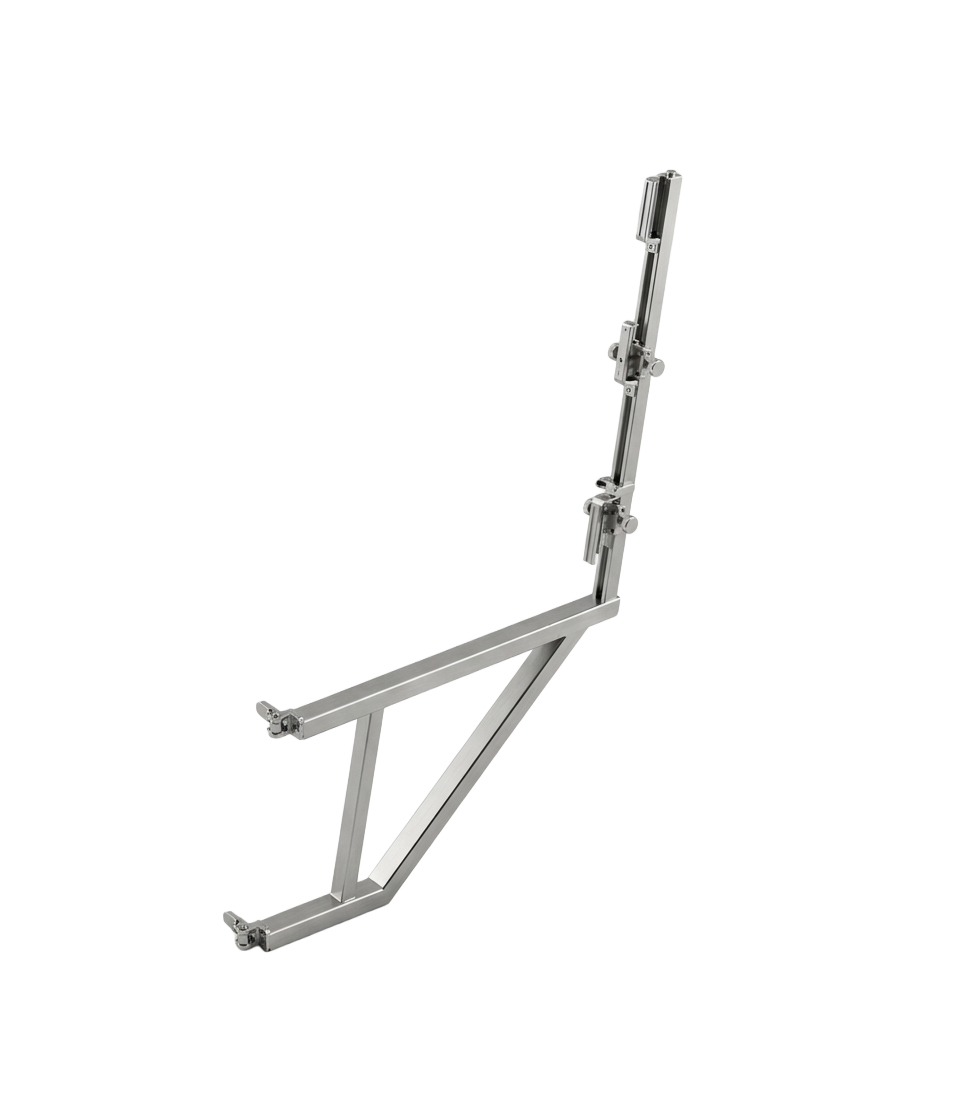

Çalışma Platformu

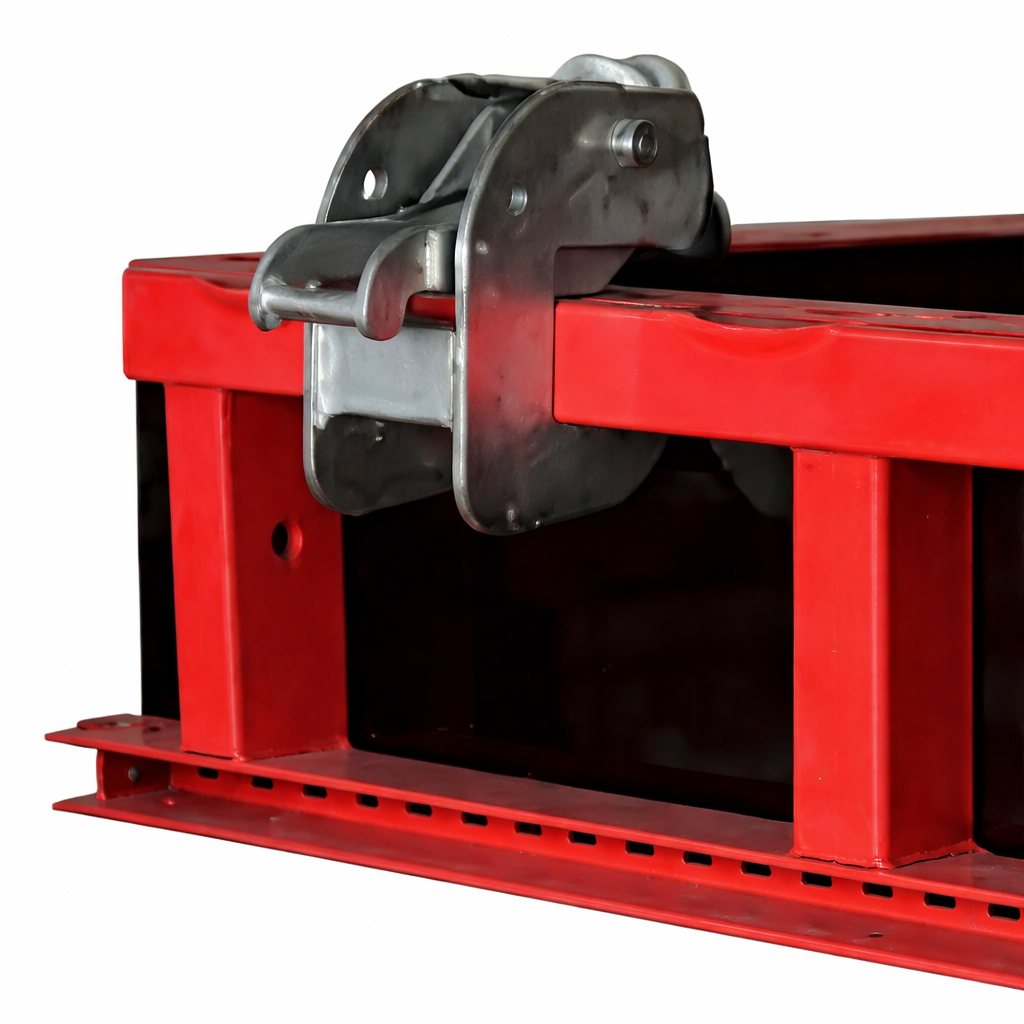

Vinç Kaldırma Kulpu

SİSTEM ÖZELLİKLERİ

Kolay, hızlı montaj ve demontaj özelliği sayesinde zaman ve işçilikten yüksek tasarruf sağlayan, son derece emniyetli bir sistemdir.
Aynı elemanlar ile farklı ve değişken kalıplar için hızlı ve ekonomik çözümler sağlar.
Her türlü projeye uyum ve adaptasyon sağlar.
Elle taşınabilir panolardan oluşmaktadır. Sistem vinç yardımı ile taşınabili
Sistem 40 kN/m² beton basınç dayanımına sahiptir.
Çelik perde kolon kalıbı uzun ömürlü ve sıva gerektirmeyen düzgün beton yüzeyler elde etmek için kullanılan ideal bir sistemdir. Montaj ve demontajı son derece hızlı ve basit olup perde, kolon, kiriş ve döşemelerde güvenli çalışma imkanı sunmaktadır

PANEL KALIP SiSTEMi TEKNiK ÖZELLiKLER TABLOSU

Kategori

Özellik / Bileşen

Detaylar / Ölçüler

Panel Ebatları
(Standart Ölçüler)

Panel Yükseklikleri

Panel Genişlikleri

Profil Kalınlığı

300 cm, 270 cm, 150 cm, 120 cm

30 cm, 45 cm, 60 cm, 75 cm, 90 cm, 120 cm, 240 cm

12 cm (Dış çerçeve çelik profil)

Teknik Özellikler

Beton Basıncı Dayanımı

Yüzey (Kalıp Yüzü)

Karkas Yapısı

80 kN/m² (Standart paneller için)

18 mm kaliteli Plywood (Filmli)

Özel şekillendirilmiş, korozyona dayanıklı daldırma boyalı veya galvanizli yüksek mukavemetli çelik profil

Aksesuarlar

1. Panel Kilidi (Kilit)

2. Payanda Takımı

3. Tie-Rod (Saplama) ve
Somun

4. Vinç Taşıma Aparatı

5. Çalışma Konsolu

Panelleri birbirine bağlayan ve hizalayan ana parça (Gümüş renkli kama mekanizması)

Kalıbın şakulinde durmasını sağlayan ayarlanabilir destek kolları (Mavi uzun dikmeler)

Karşılıklı iki paneli birbirine bağlayan yüksek dayanımlı çubuklar ve döküm somunlar

Panellerin vinçle emniyetli taşınması için kullanılan kulplar

Beton dökümü sırasında personelin güvenle yürümesi için kalıba takılan platform
desteği
